無鉛焊料
2020-01-02
現在，隨著人類環保意識的不斷增強，對鉛毒性的認識更為深刻，與鉛制品接觸對人體健康所造成的危害，尤其是對兒童神經、發育的危害倍受關注。禁止使用含鉛制品的呼聲日益高漲，含鉛的焊料更是首當其沖。

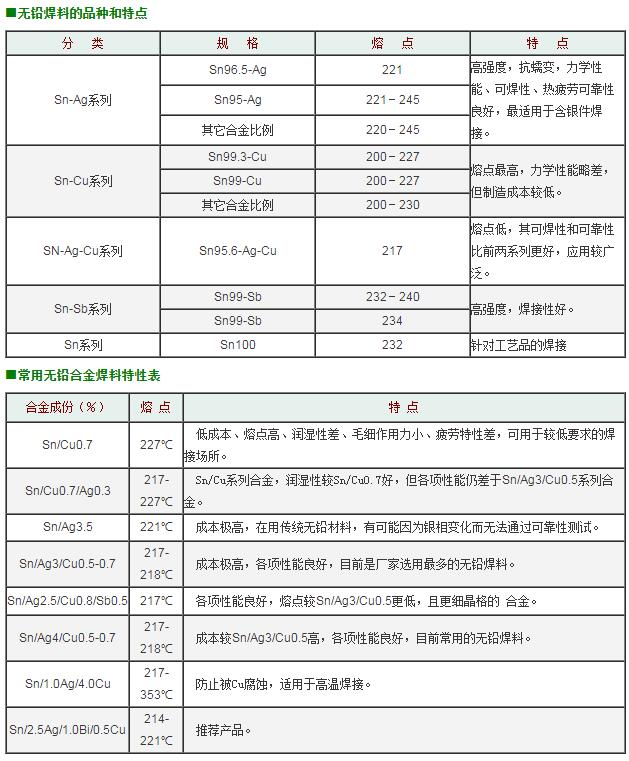

研究新型焊接材料及相關產品是我公司的一貫宗旨，開發無鉛焊料是當前迫切任務之一?，F階段我公司可供應的無鉛焊料為SnZn合金、SnCu合金及SnAg,SnCuAg合金等。同時也提供與無鉛焊料焊接溫度相匹配的助焊劑，這種助焊劑在焊接溫度下有足夠的潤濕性，以保證獲得良好的焊接質量。
我廠生產的品種（配方）多樣，貨源滿足，歡迎訂購咨詢。
相關內容
-
詳情
01-02 01-02
什么樣的錫膏是最好的？
錫膏,是由高品質的錫粉和性能優良的助焊劑經精密攪拌混合而成,為微電子表面貼裝工藝的優選材料.產品具有良好的印刷性、鋪展性和耐熱性，印刷后可長時間保持粘度，適用于元器件種類復雜的板級組裝。不同粘度的多種類產品可全面滿選材料. 產品具有良好的印刷性、鋪展性和耐熱性, 印刷后可長時間保持粘足絲網、模板印刷及定量分配器點涂等不同應用領域的需求這樣的錫膏才是好的錫膏。
... -
詳情
01-02 01-02
焊錫的用途、分類和作用
焊料是一種熔點比被焊金屬熔點低的易熔金屬。焊料熔化時，在被焊金屬不熔化的條件下能潤浸被焊金屬表面，并在接觸面處形成合金層而與被焊金屬連接到一起。在一般電子產品裝配中，主要使用錫鉛焊料，俗稱為焊錫。
什么是焊料
焊料是一種熔點比被焊金屬熔點低的易熔金屬。焊料熔化時，在被焊金屬不熔化的條件下能潤浸被焊金屬表面，并在接觸面處形成合金層而與被焊金屬連接到一起。在一般電子產品裝配中，主要使用錫鉛焊料，俗稱為焊錫。
(1)常見焊錫的成分及作用
焊錫的主要作用就是把被焊物連接起來，對電路來說構成一個通路。(2)常用焊錫具備的條件
1)焊料的熔點要低于被焊工件。
2)易于與被焊物連成一體，要具有一定的抗壓能力。
3)要有較好的導電性能。
4)要有較快的結晶速度。(3)常用焊錫的種類
...
根據熔點不同可分為硬焊料和軟焊料；根據組成成分不同可分為錫鉛焊料、銀焊料、銅焊料等。在錫焊工藝中，一般使用錫鉛合金焊料。
1)錫鉛焊料——是常用的錫鉛合金焊料，通常又稱焊錫，主要由錫和鉛組成，還含有銻等微量金屬成分。
錫鉛焊料主要用途:廣泛用于電子行業的軟釬焊、散熱器及五金等各行業波峰焊、浸焊等精密焊接。特殊焊接工藝以及噴涂、電鍍等。經過特殊工藝調質精煉處理而生產成的抗氧化焊錫條,具有獨特的高抗氧化性能,浮渣比普通焊料少,具有損耗少、流動性好,可焊性強、焊點均勻、光亮等特點.
錫鉛焊料標準:GB/T8012-2000/GB/T3131-2001
2)共晶焊錫——是指達到共晶成分的錫鉛焊料，合金成分是錫的含量為61．9％、鉛的含量為38．1％。在實際應用中一般將含錫60％，含鉛40％的焊錫就稱為共晶焊錫。在錫和鉛的合金中，除純錫、純銅和共晶成分是在單一溫度下熔化外，其他合金都是在一個區域內熔化的，所以共晶焊錫是錫鉛焊料中性能最好的一種。
Eutectic solders(共晶焊錫)：兩種或更多的金屬合金，具有最低的熔化點，當加熱時，共晶合金直接從固態變到液態，而不經過塑性階段。
(3)常用焊料的形狀
焊料在使用時常按規定的尺寸加工成形，有片狀、塊狀、棒狀、帶狀和絲狀等多種。
1)絲狀焊料——通常稱為焊錫絲，中心包著松香助焊劑，叫松脂芯焊絲，手工烙鐵錫焊時常用。松脂芯焊絲的外徑通常有0．5mm、0．6mm、0．8mm、1．Omm、1．2mm、1．6mm、2．Omm、2．3mm、3．Omm等規格。
2)片狀焊料——常用于硅片及其他片狀焊件的焊接。
3)帶狀焊料——常用于自動裝配的生產線上，用自動焊機從制成帶狀的焊料上沖切一段進行焊接，以提高生產效率。
4)焊料膏——將焊料與助焊劑粉末拌和在一起制成，焊接時先將焊料膏涂在印制電路板上，然后進行焊接，在自動貼片工藝上已經大量使用。 -
詳情
01-02 01-02
焊錫技術解析
焊接材料焊錫作為所有三種級別的連接：裸片、包裝(package)和電路板裝配(board assembly)的連接材料。另外，錫/鉛(tin/lead)焊錫通常用于元件引腳和PCB的表面涂層?？紤]到鉛(Pb)在技術上已存在的作用與反作用，焊錫可以分類為含鉛或不含鉛。現在，已經在無鉛系統中找到可行的、代替錫/鉛材料的、元件和PCB的表面涂層材料?？墒菍B接材料，對實際的無鉛系統的尋找仍然進行中。
...
這里，總結一下錫/鉛焊接材料的基本知識，以及焊接點的性能因素，隨后簡要討論一下無鉛焊錫。
焊錫通常定義為液化溫度在400°C(750°F)以下的可熔合金。裸片級的(特別是倒裝芯片)錫球的基本合金含有高溫、高鉛含量，比如Sn5/Pb95或Sn10/Pb90。共晶或臨共晶合金，如Sn60/Pb40，Sn62/Pb36/Ag2和Sn63/Pb37，也成功使用。例如，載體CSP/BGA板層底面的錫球可以是高溫、高鉛或共晶、臨共晶的錫/鉛或錫/鉛/銀材料。由于傳統板材料，如FR-4，的賴溫水平，用于附著元件和IC包裝的板級焊錫局限于共晶，臨共晶的錫/鉛或錫/鉛/銀焊錫。在某些情況，使用了錫/銀共晶和含有鉍(Bi)或銦(In)的低溫焊錫成分。
焊錫可以有各種物理形式使用，包括錫條、錫錠、錫線、錫粉、預制錠、錫球與柱、錫膏和熔化狀態。
焊錫材料的固有特性可從三個方面考慮：物理、冶金和機械。
物理特性對今天的包裝和裝配特別重要的有五個物理特性： 冶金相化溫度(Metallurgical phase-transition temperature)有實際的暗示，液相線溫度可看作相當于熔化溫度，固相線溫度相當于軟化溫度。
對給定的化學成分，液相線與固相線之間的范圍叫做塑性或粘滯階段。選作連接材料的焊錫合金必須適應于最惡劣條件下的最終使用溫度。因此，希望合金具有比所希望的最高使用溫度至少高兩倍的液相線。當使用溫度接近于液相線時，焊錫通常會變得機械上與冶金上脆弱。 焊錫連接的導電性(electrical conductivity)描述了它們的電氣信號的傳送性能。從定義看，導電性是在電場的作用下充電離子(電子)從一個位置向另一個位置的運動。
電子導電性是指金屬的，離子導電性是指氧化物和非金屬的。焊錫的導電性主要是電子流產生的。電阻 - 與導電性相反 - 隨著溫度的上升而增加。這是由于電子的移動性減弱，它直接與溫度上升時電子運動的平均自由路線(mean-free-path)成比例。焊錫的電阻也可能受塑性變形的程度的影響(增加)。
金屬的導熱性(thermal conductivity)通常與導電性直接相關，因為電子主要是導電和導熱。(可是，對絕緣體，聲子的活動占主要。) 焊錫的導熱性隨溫度的增加而減弱。
自從表面貼裝技術的開始，溫度膨脹系數(CTE, coefficient of thermal expansion)問題是經常討論到的，它發生在SMT連接材料特性的溫度膨脹系數(CTE)通常相差較大的時候。一個典型的裝配由FR-4板、焊錫和無引腳或有引腳的元件組成。它們各自的溫度膨脹系數(CTE)為，16.0 × 10-6/°C(FR-4) 23.0 × 10-6/°C(Sn63/Pb37) 16.5 × 10-6/°C(銅引腳) 和6.4 × 10-6/°C(氧化鋁Al2O3無引腳元件)。在溫度的波動和電源的開關下，這些CTE的差別增加焊接點內的應力和應變，縮短使用壽命，導致早期失效。兩個主要的材料特性決定CTE的大小，晶體結構和熔點。當材料具有類似的晶格結構，它們的CTE與熔點是相反的聯系。
熔化的焊錫的表面張力(surface tension)是一個關鍵參數，與可熔濕性和其后的可焊接性相關。由于在表面的斷裂的結合，作用在表面分子之間的吸引力相對強度比焊錫內部的分子力要弱。因此材料的自由表面比其內部具有更高的能量。對熔濕焊盤的已熔化的焊錫來說，焊盤的表面必須具有比熔化的焊錫表面更高的能量。換句話說，已熔化金屬的表面能量越低(或金屬焊盤的表面能量越高)，熔濕就更容易。
冶金特性在焊錫連接使用期間暴露的環境條件下，通常發生的冶金現象包括七個不同的改變。
1. 塑性變形(plastic deformation)。當焊錫受到外力，如機械或溫度應力時，它會發生不可逆變的塑性變形。通常是從焊錫晶體結合的一些平行平面開始，它可能在全部或局部(焊錫點內)進行，看應力水平、應變率、溫度和材料特性而定。
2. 連續的或周期性的塑性變形最終導致焊點斷裂。
3. 應變硬化(strain-hardening)，是塑性變形的結果，通常在應力與應變的關系中觀察得到。 回復過程(recovery process)是應變硬化的相反的現象，是軟化的現象，即，焊錫傾向于釋放儲存的應變能量。該過程是熱動力學過程，能量釋放過程開始時快速，其后過程則較慢。對焊接點失效敏感的物理特性傾向于恢復到其初始的值。僅管如此，這不會影響微結構內的可見的變化。
4. 再結晶(recrystallization)是經常在使用期間觀察到的焊接點內的另一個現象。它通常發生在相當較高的溫度下，涉及比回復過程更大的從應變材料內釋放的能量。在再結晶期間，也形成一套新的基本無應變的晶體結構，明顯包括晶核形成和生長過程。再結晶所要求的溫度通常在材料絕對熔點的三分之一到二分之一。
5. 溶液硬化(solution-hardening)，或固體溶液合金化過程，造成應力增加。一個例子就是當通過添加銻(Sb)來強化Sn/Pb成分。
6. 沉淀硬化(precipitaion-hardening)包括來自有充分攪拌的微沉淀結構的強化效果。
7. 焊錫的超塑性(superplasticity)出現在低應力、高溫和低應變率相結合的條件下。
機械特性
錫的三個基本的機械特性包括應力對應力特性、懦變阻抗和疲勞阻抗。
然應力可通過張力、壓力或剪切力產生，大多數合金的剪切力比張力或壓力要弱。剪切強度是很重要的，因為大多數焊接點在使用中經受剪切應力。
懦變是當溫度和應力(負荷)都保持常數時的一種全面塑性變形。
這個依靠時間的變形可能在絕對零度以上的任何溫度下發生?？墒牵匙冎皇窃诨钴S溫度才變得重要。
疲勞是在交變應力下的合金失效。在循環負荷下合金所能忍受的應力比靜態負荷下小得多。因此，屈服強度，焊錫阻抗永久變形的靜態應力，經常與疲勞強度無關。通常疲勞斷裂開始于幾個微小的裂紋，在重復應力作用下增長，造成焊接點截面的承載能力下降。 電子包裝與裝配應用中等焊錫一般經受低頻疲勞(疲勞壽命小于10,000周期)和高應力。溫度機械疲勞是用來介定焊錫特性的另一個測試模式。材料受制于循環的溫度極限，即溫度疲勞測試模式。每個方法都有其獨特的特性和優點，兩者都影響焊錫上的應變循環。
性能與外部設計
人們都認識到焊錫點的可靠性不僅依靠內在的特性，而且依靠設計、要裝配的元件與板、用以形成焊接點的過程和長期使用的環境。還有，焊接點表現的特性是有別于散裝的焊錫材料。因此，一些已建立的散裝焊錫與焊接點之間的機械及溫度特性可能不完全相同。主要地，這是由于電路板層表面對焊錫量的高比率，在固化期間造成大量異相晶核座，以及當焊錫點形成時元素或冶金成分的濃度變化。任何一種情況都可能導致反應缺乏均勻性的結構。隨著焊錫點厚度的減少，這種界面衰歇將更明顯。因此，焊接點的特性可能改變，失效機制可能與從散裝的焊錫得出的不一樣。
元件與板的設計也會對焊錫點特性有重要影響。例如，和焊盤有聯系的阻焊的設計(如限定的或非限定的阻焊)，將影響焊錫點的性能以及失效機制。 對每一種元件包裝類型，觀察和介定各自的焊接點失效模式。例如，翅形QFP的焊接點裂紋經常從焊點圓角的腳跟部開始，第二條裂紋在腳趾區域；BGA的焊點失效通常在焊錫球與包裝的界面或焊錫球與板的界面發現。
另一個重要因素是系統溫度管理。IC芯片的散熱要求在不斷增加。運行期間產生的熱量必須有效地從芯片帶出到包裝表面，然后到室溫。在出現由于過熱而引起的系統失效之前，IC的性能可能變得不穩定，和前面所說的溫度與導電性之間的關系一樣。元件的包裝與電路板的設計都會影響到散熱過程的效率。 -
詳情
01-02 01-02
焊錫條
... -
詳情
01-02 01-02
什么樣的錫條才能減少錫渣
波峰焊專用焊錫條 其他特殊用途的焊錫條 ，有別于其他生產廠家采用的一般澆鑄法制造工藝，因其適用在波峰焊爐（Wave Soldering Madchine）常會產生大量的錫渣（Dross）,或稱為不溶錫（Un-Melton-Solde）,并在短期內使熔化的焊錫表面轉化成黃色及竭色。為避免此情況產生，在焊錫條制程中采用了真空（Vacuum）氮氧保護熔煉、鑄造、擠壓工藝，加上獨特的金屬含氧量控制配方，確保抗氧化錫條的高純度，即使是長期使用于熔融波峰爐中，都能有效控制金屬表面和內在的含氧量，將錫渣減少到最小量，也保持錫液光亮如“鏡面”的表面。
...
